UML类图

UML 基本介绍

• 1)UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

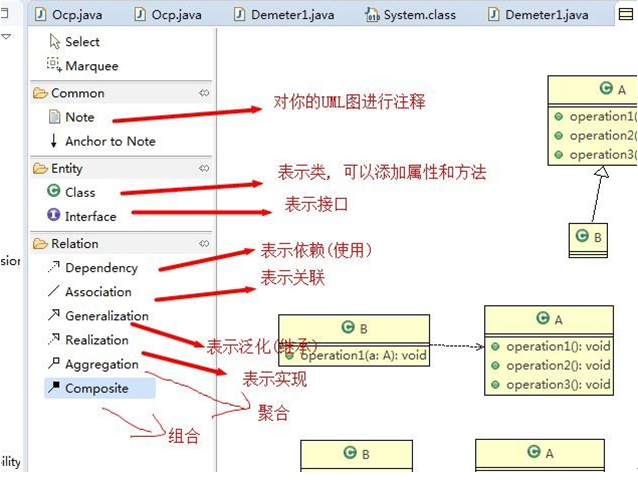

• 2)UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化（继承）、依赖、组合、聚合等，如图:
• 3)使用 UML 来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模

UML图

画 UML 图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML 图分类：

• 1)用例图(use case)
• 2)静态结构图：类图、对象图、包图、组件图、部署图
• 3)动态行为图：交互图（时序图与协作图）、状态图、活动图

说明:

• 1)类图是描述类与类之间的关系的，是 UML 图中最核心的
• 2)在使用设计模式时，我们必然会使用类图

UML-类图

• 1)用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
• 2)类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

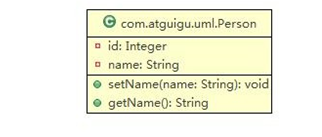

• 3)类图简单举例

public class Person{ //代码形式->类图
    private Integer id;
    private String name;
    public void setName(String name){
        this.name=name;
    }
    public String getName(){
        return name;
    }
}

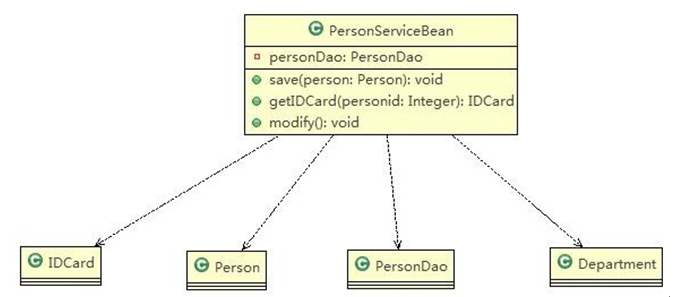

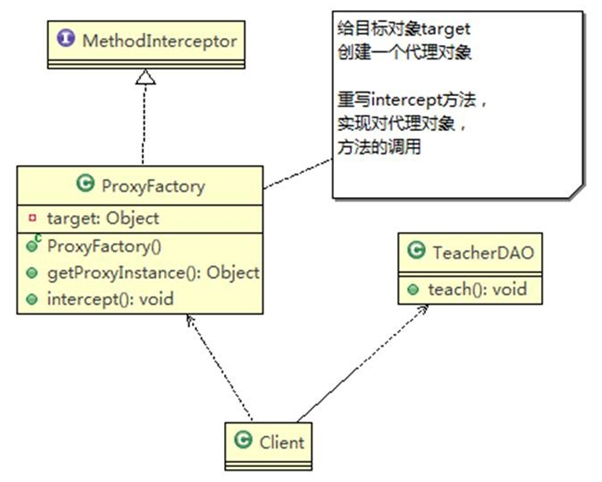

类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

public class PersonServiceBean {
    private PersonDao personDao;//类
    public void save(Person person){

    }
    public IDCard getIDCard(Integer personid){

    }
    public void modify(){
        Department department = new Department();
    }
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

• 1)类中用到了对方
• 2)如果是类的成员属性
• 3)如果是方法的返回类型
• 4)是方法接收的参数类型
• 5)方法中使用到

类图—泛化关系(generalization）

泛化关系实际上就是继承关系，他是依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){}
    public void delete(Object id){}
}

public class PersonServiceBean extends Daosupport{
}

• 1)泛化关系实际上就是继承关系
• 2)如果 A 类继承了 B 类，我们就说 A 和 B 存在泛化关系

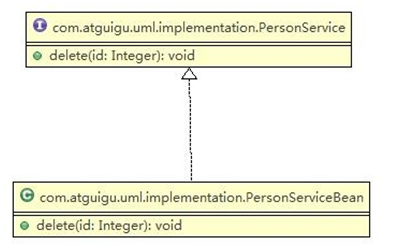

类图—实现关系（Implementation）

实现关系实际上就是 A 类实现 B 接口，他是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
    public void delete(Interger id){}
}

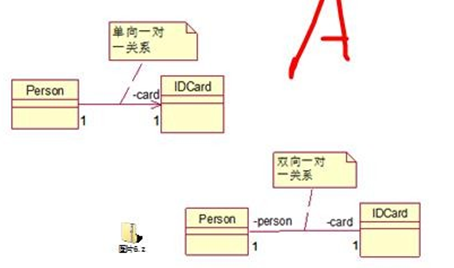

类图—关联关系（Association）

//单向一对一关系
public class Person{
    private IDCard card;
}
public class IDCard{

}
//双向一对一关系
public class Person{
    private IDCard card;
}
public class IDCard{
    private Person; person;
}

类图—聚合关系（Aggregation）

• 基本介绍

  • 聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

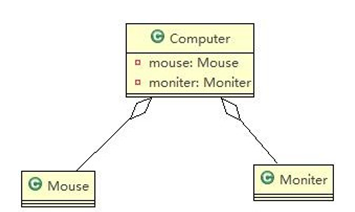

  • 如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

• 应用实例

package com.atguigu.uml.aggregation;

public class Computer {
    private Mouse mouse; //鼠标可以和computer分离
    private Moniter moniter;//显示器可以和Computer分离

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }

    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }
}


public class Moniter {

}

public class Mouse {

}

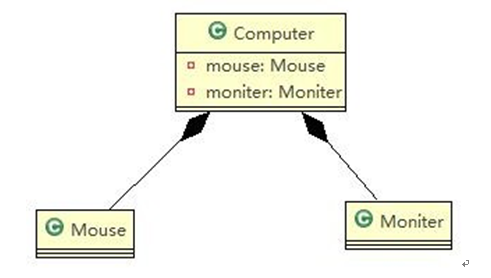

类图—组合关系（Composition）

• 基本介绍
  • 组合关系：也是整体与部分的关系，但是整体与部分不可以分开。
  • 再看一个案例：在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和Person 就是聚合
  • 但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard 和 Person 就是组合了。

public class Person{
    private IDCard card;
    private Head head = new Head();
}
public class IDCard{}
public class Head{}

package com.atguigu.uml.composition;

public class Computer {
    private Mouse mouse = new Mouse(); //鼠标和computer不能分离
    private Moniter moniter = new Moniter();//显示器和Computer不能分离

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }

    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }
}
